一次消谐器可以限制铁磁谐振引起的过电压、限制单相接地或电弧接地时流过高压互感器的过电流。那么在手车内如何安装接线？如果是全绝缘PT，将PT的N端接一次消谐器的上端，一次消谐的下端和手车接地连接，如果PT是半绝缘的，N端在二次接线盒内，用接地线接至一次消谐上端，下端在接地。一次消谐器在安装的时候，可以水平放置，但是绝对不能上下颠倒。

一次消谐说白了就是一个电阻，所以对地距离只要按低压考虑，20mm就可以了。

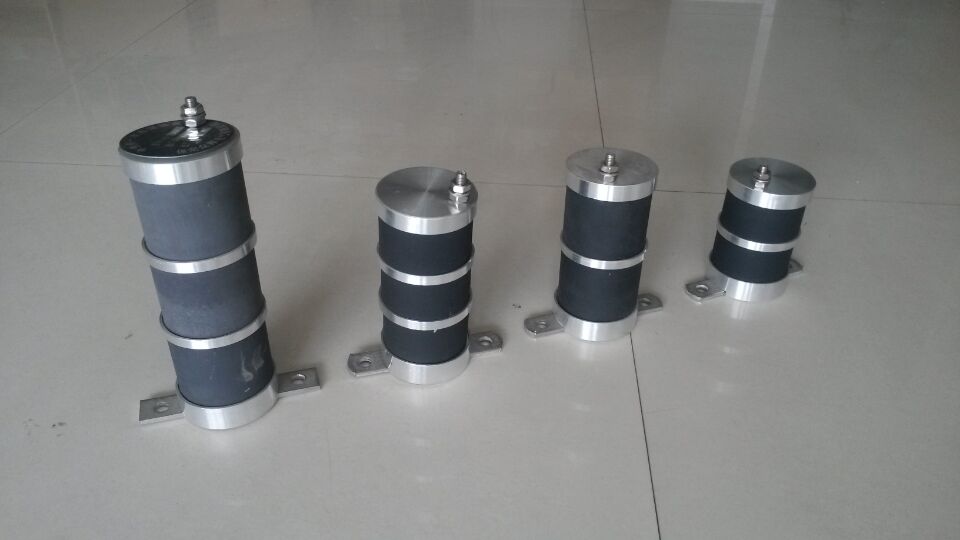

半绝缘的电压互感器请选用半绝缘的一次消谐器，实物照片如下

全绝缘的电压互感器就得用全绝缘的一次消谐器，实物如下：
